RX100R漏泄电缆在线监测系统
产品介绍:

RX100R漏泄电缆及天馈线在线监测系统用于完成对泄漏电缆及天馈线系统的在线检测,对GSM-R等铁路漏泄电缆及天馈线进行实时监测,为GSM-R网络优化、运行维护提供数据, 使GSM-R网络满足铁路专用调度通信、列车控制系统等特殊要求,以保证铁路通信安全畅通的要求。

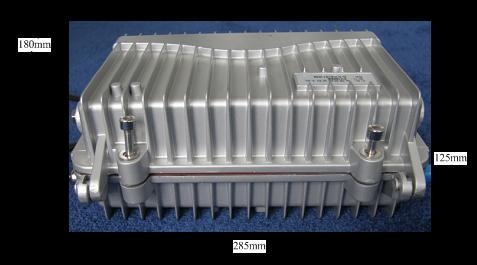

漏缆监测单元                             信号插入器

设备组成

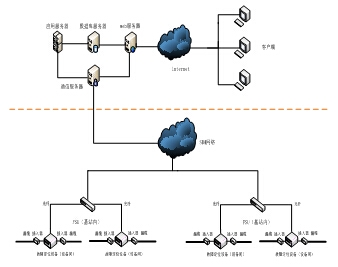

系统主要由故障定位单元RX100RE、信号接入器、FSU(现场控制单元)、监控中心等部分组成。

●系统功能特点

高精度定位: 可对泄漏电缆及其所连接的天馈线进行故障在线测,能故障定位,单台故障定位单元检测距离最长约3 -- 4公里,故障定位精度10米。

高智能化:  系统实时监测,监测数据由传输网络传至网管中心,并图形化显示,分级告警,具备数据管理功能、监测单元的远程控制。

独立性:   监测系统独立于被监测的漏缆而工作,插入损耗不大于0.7dB。
